1.胀紧联接套选用说明
本附录给出了胀紧联结套(以下简称胀套)的选用方法及联接尺寸。
A.1按照负荷选择胀套

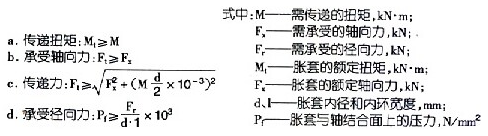

A.1.1选择胀套应满足：
A.1.2一个联结采用数个胀套时的额定负荷
一个胀套的额定负荷小于需传递的负荷时，可以用两个以上的胀套串联使用，其额定负荷为：
Mtn=m.Mt；式中：Mtn—n个胀套总额定负荷；
m—负荷系数。（m值见表A1）
表A1
|
联结中胀套的数量 N |
m |
|
|
Z1型胀套 |
Z2、Z3、Z4、Z5型胀套 |
|
|
1 |
1.00 |
1.0 |
|
2 |
1.56 |
1.8 |
|
3 |
1.86 |
2.7 |
|
4 |
2.03 |
— |
A.2结合面的公差及表面粗糙度
A.2.1与胀套结合的轴和孔，其公差带按GB1800-79《公差配合 总论 标准公差与基本偏差》和GB1801《公差与配合尺寸至500mm孔、轴公差带与配合》的规定。推荐的孔、轴公差带列于表A2。
表A2
|
胀套型式 |
胀套内径d mm |
与胀套结合的轴的公差带 |
与胀套结合的孔的公差带 |
|
Z1 |
＜38 |
h6 |
H7 |
|
≥38 |
h8 |
H8 |
|
|
Z2 |
所有直径 |
h6或h8 |
H7或H8 |
|
Z3 |
所有直径 |
h8 |
H8 |
|
Z4 |
所有直径 |
h9或k9 |
N9或H9 |
|
Z5 |
所有直径 |
h8 |
H8 |
A.2.2与胀套结合的轴和孔，其表面粗糙度按GB1031-83《表面粗糙度 参数及其数值》的规定。推荐的微观不平度+点高度Rz列于表A3。
表A3
|
胀套型式 |
轮廓算术平均偏差Ra um |
|
|
与胀套结合的轴 |
与胀套结合的孔 |
|
|
Z1 |
≤1.6 |
≤1.6 |
|
Z2、Z3、Z4、Z5、Z6 |
≤3.2 |
≤3.2 |
|
Z7、Z10 |
≤3.2 |
— |
|
Z8、Z9、Z11、Z12、Z13、Z14 |
≤3.2 |
≤3.2 |
